관로시설 설계기준 11. 합류식하수도 강우시 방류부하량 저감시설

합류식하수도 강우시 방류부하량 저감시설에 대해서 알아보도록 하겠습니다. 방류부하량 산정, 처리방법의 선정, 방류부하저감 대책등에 대해서 알아보도록 하겠습니다.











방류부하량 산정

합류식하수도 시스템의 우천시 방류부하량은 다음의 단계적 방법을 통해 정확히 산정함을 원칙으로 합니다.



(1) 대상처리구역의 유역특성 및 관로특성 조사

(2) 처리구역의 방류량 및 방류수역의 수질조사

(3) 방류량 및 방류부하량 산정



월류량 및 월류부하량 산정절차



(4) 모델링을 통한 검토

합류식하수도 우천시 방류수의 특성을 조사 및 분석하고, 방류부하의 적절한 관리를 위한 대안을 수립하고 적용하는 대안적 방법의 평가를 위해 모델링을 활용합니다. 모델링을 통하여 다양한 강우(event, continuous)사상에 따른 유출특성 및 방류부하량의 해석이 수행되어집니다. 산정된 강우유출량, 월류량 및부하량 자료의 다양한 시나리오 해석을 기반으로 우천시 방류부하량 저감목표의 달성을 위한 여러 가지 저감 대책의 효과를 비교, 평가하고 적용효과를 검증합니다.



처리방법의 선정

비용･효과적인 대책의 수립을 위해서는 다양한 저감방법들의 유기적인 적용방식을 검토하고 적용대상구역에서 최대한의 효과를 나타낼 수 있는 방법들을 선정합니다. 또한 선택된 저감(처리) 방법에 따른 유지관리 대책의 적용성을 충분히 검토합니다.



(1) 시스템 개요

우천시 합류식하수도 배수구역의 방류수

우천시 합류식 배수구역에서는 ① 우수토실(구) 및 펌프장에서 차집관을 통해 차집되지 않고 방류수역으로 월류되는 월류수인 합류식하수도월류수(CSO)와 ② 처리장에서 하수처리 수준에 따라 처리장 우천시 하수처리수(우천시 간이처리수+우천시 처리수)가 발생할 수 있습니다.

우천시 간이처리수는 우천시 차집관 수집후 하수처리시설에 유입, 1차처리 후 배출되는 방류수를 말하며, 우천시 처리수는 우천시 차집관 수집후 하수처리시설에 유입, 2차처리 이상을 거친후 배출되는 방류수를 말합니다. 기본적으로 우수토실․펌프장에서 발생하는 미처리하수인 월류수와 처리장에서 우천시 하수처리 수준에 따른 방류수가 대상구역 합류식하수도시스템에서 수계에 배출되는 모든 우천시 방류 오염부하량이라 할 수 있습니다. 따라서 설정된 저감목표를 달성하기 위해서는 앞에서 언급한 두 가지 형태의 우천시 방류수의 균형 잡힌 대책이 요구됩니다.



(2) 오염부하 저감･처리방법의 구분 및 종류

① 관로시스템 개선방법 : 관로분류화, 관로퇴적물제어, 협잡물제어, 우수토실개선, 차집관로 용량증대, 펌프장개선, 실시간 제어방법

② 저류시설 활용방식 : 저류시설은 크게 온사이트와 오프사이트 저류지로 구분합니다.

③ 처리기술 : 물리, 화학, 생물학적 처리과정을 거쳐 월류오염부하를 저감시키는 기술



방류부하량 저감대책



배수설비 및 관로의 방류부하 저감대책

우천시 오염부하 방류량을 저감하기 위하여 배수설비 및 관로시설에 다양한 대책을 적용할 수 있으며, 지역특성이나 기존시설과의 연계 상황을 고려하여 다음 대책의 적용을 검토합니다.



(1) 배수설비 기름제어

(2) 관로퇴적물제어

(3) 관로분류화

(4) 펌프장개선

(5) 실시간 제어방법(RTC)



우수토실 및 토구의 방류부하 저감대책

우수토실 및 토구에서의 대책은 주로 하천 등의 방류수역에서 월류 후에 고형물 및 협잡물이 쌓이는 경우가 많아 위생상, 미관상으로 문제가 발생하는 것을 대응하기 위한 것입니다. 지역특성이나 기존시설의 상황을 고려하여 방류지점 공공수역의 이용상황, 유지관리성, 경제성 등을 종합적으로 감안하고, 우천시 하수의 배제기능을 충분히 검토하고 대책을 강구합니다.

(1) 협잡물 제어

(2) 우수토실 개선

우수토실은 우천시 차집관거 용량까지를 처리장으로 보내고 차집관거 용량을 초과하는 하수는 월류위어에서 방류되므로 침수피해 방지와 처리장의 안전 운전을 유지시키는 기능을 갖습니다. 우수토실을 통폐합하여 유지관리 하는 방향으로 개선시킬 수 있으며, 월류위어고를 상향조정하여 우천시 차집관거를 월류하는 유량을 조정하는 것이 가능합니다.

우수토실 통폐합



차집관로의 방류부하 저감대책

차집관로의 개선은 합류식하수도의 월류수대책에 적합하도록 효과, 경제성, 유지관리성 등 종합적으로 평가하여 결정합니다. 차집관로의 용량은 우천시 계획시간최대오수량에 차집우수량을 더하여 정하며, 차집우수량은 합류식하수도의 우천시 방류부하량저감계획에 적합하도록 결정합니다.



CSOs 저류시설의 방류부하 저감대책

합류식하수도의 강우시 방류부하량을 저감하기 위해 필요에 따라 CSOs저류시설을 계획합니다. CSOs저류시설의 계획은 다음 각 항을 고려하여 정합니다.



(1) CSOs저류시설은 우수토실, 펌프장 및 처리장주변에 설치하고 우수토실 등에서 배출하는 강우시 방류부하량을 효과적으로 삭감할 수 있는 시설로 합니다.



(2) CSOs저류시설의 형식은 우천시 방류부하량의 삭감효과, 입지조건, 방류수역의 상황, 경제성및 유지관리의 용이성 등을 고려하여 종합적으로 선정합니다.



(3) CSOs저류시설의 계획유입량은 우천시 방류부하량의 삭감효과, 경제성 및 유지관리의 용이성 등을 종합적으로 검토하여 결정합니다.



(4) CSOs저류시설은 침수되지 않도록 하며, 유지관리 및 주변환경조건 등을 충분히 고려하여 계획합니다.

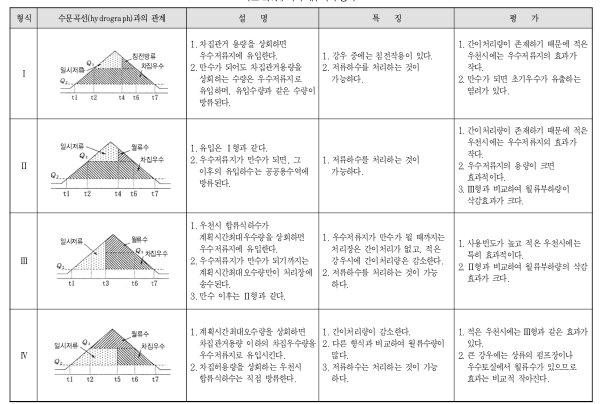

저류시설의 형식
